產品詳情
云南玉溪數控車床Lh380
商城價:
0.00
0.0
型號: Lh380
類型: 獨立主軸伺服馬達數控車床
品牌: 云南數控車床
產地: 云南?昆明
推薦指數: ★★★★★
購買數量:
產品詳情

Lh380經濟型數控車床是我廠經濟型系列數控產品之一。其全部結構均按數控機床要求開發、設計、制造,具整機精度穩定性好、剛性強、獨立主軸單元熱變形小、熱穩定性佳、精度保持性好、免維護的優良特性。

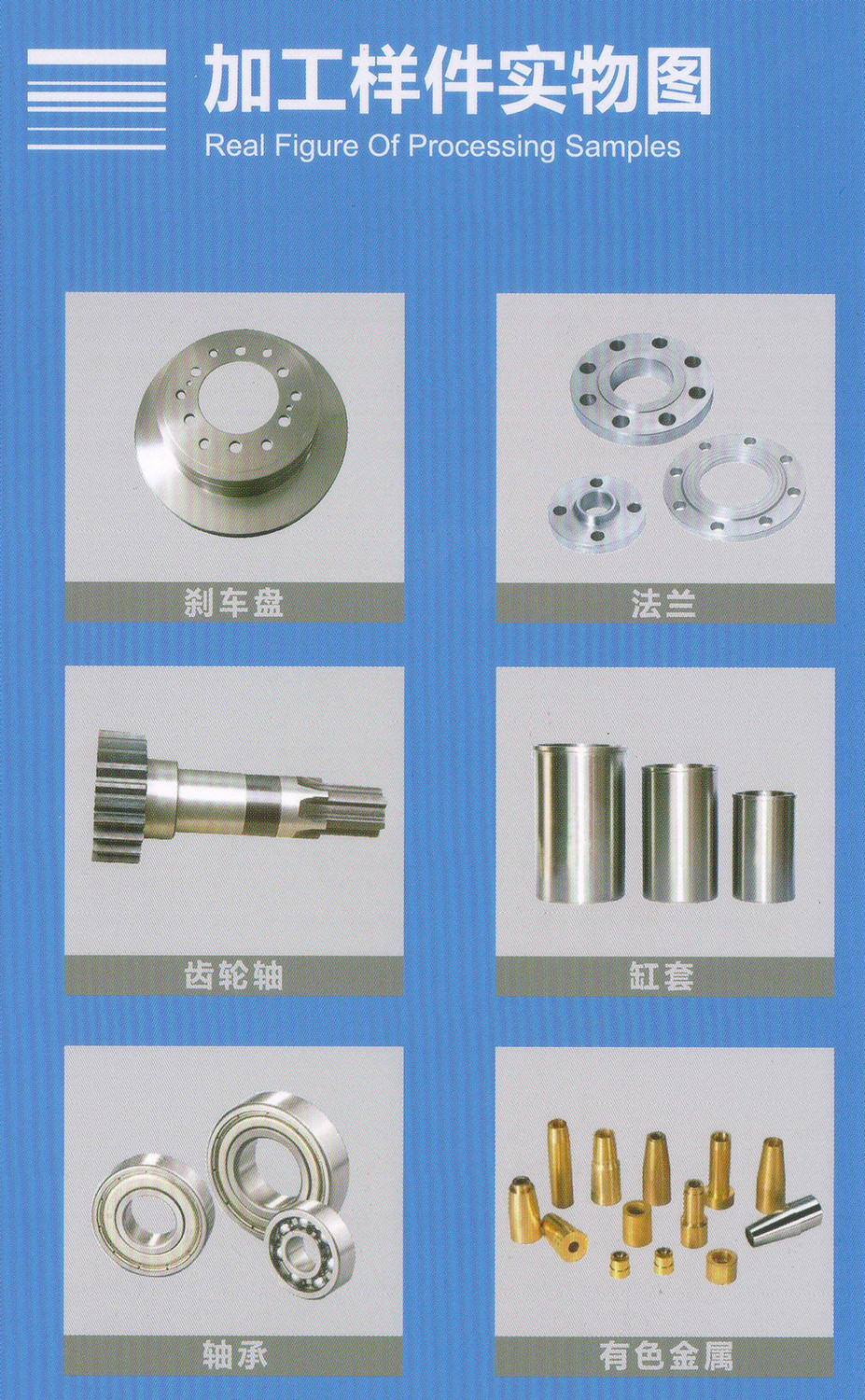

本機床是兩座標(縱向Z、橫向X)連續控制臥式數控車床,對于軸類、盤類零件的加工有較高的加工性能,適用于批量大、加工精度高、尺寸一致性要求較高的零件加工,特別適合軍工、航天、汽車、模具、儀器儀表等機械加工行業,對零件進行高效、大批量、高精度的加工。是一種高效率、高精度、高質量、高效益、低成本機床。

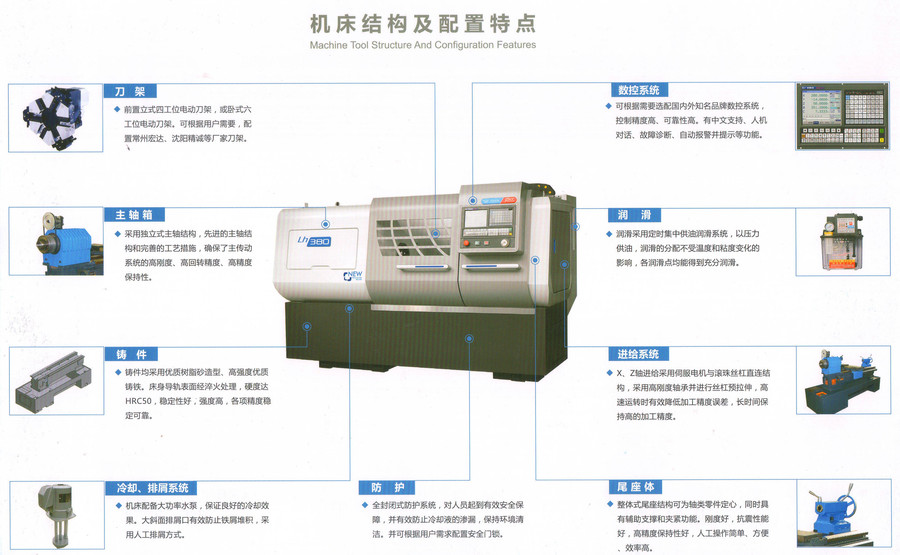

機床采用機、電、液一體化結構,整機布局緊湊合理,其高轉速、高精度和高剛性,為用戶在使用中提供了高效率和高可靠性,關鍵的外購件都進行招標采購,選用知名廠家的產品,保證機床的精度和可靠性。整機采用封閉式全防護結構,符合人機工程學的原理,宜人性好,便于操作, 有利于安全生產和減少對生產作業環境的污染。

機床配有多點定量自動潤滑系統,能有效減少熱變形的影響,保證加工精度。

本機床可配備國產GSK/HNC/KND數控系統及進口FANUC/SIEMENS/MITSUBISHI等數控系統,具有可靠的控制性。

項目

單位

數據

備注

床身/拖板上最大回轉直徑

mm

420/360


滑板上最大工件回轉直徑

mm

230


床身導軌寬度

mm

350


頂尖距

mm

750

750機床

1000

1000機床

有效加工長度(4/6工位)

mm

650/580

750機床

900/830

1000機床

最大車削直徑

立式四工位

mm

365


臥式六工位

mm

270


X軸行程

mm

220


Z軸行程

mm

750

750機床

1000

1000機床

X/Z快移速度

mm/min

6/8(8/10選配)


X軸伺服電機扭矩

Nm

4

GSK 980TC3

7

FANUC 0i TD

5

HNC180XP-T3/

HNC808B

Z軸伺服電機扭矩

Nm

6

GSK 980TC3

11

FANUC 0i TD

7.7

HNC180XP-T3/

HNC808B

主軸轉速范圍

rpm

100-2500/3500(選配)


主軸頭形式

type

A2-6


主軸通孔直徑及內孔錐度

type

?66mm


?70mm 1:20


手動卡盤及過孔

mm

?200/66


液壓三爪卡盤及過孔

mm

3H-08A6(?36)


主軸電機功率

kw

5.5伺服(標配)/7.5伺服(選配)


電動刀架形式

type

4工位立式(選配6工位臥式)


刀具規格

mm

25x25


尾座套筒直徑/行程

mm

?60/120


尾座套筒孔錐度

mm

MT-#4


加工精度

mm

IT6


重復定位精度

mm

X軸:0.012;Z軸:0.016


粗糙度

um

Ra≤1.6


機械尺寸

m

2.35x1.6


包裝外形尺寸

m

2.7x1.9x2.1


凈重/毛重

t

1.8/2.1


控制系統

廣數980TDC<標配>

HNC/FANUC/SIEMENS(選配)



標準配置:

1、廣數GSK-980TDc數控系統

2、5.5KW伺服電機

3、手動尾座

4、四工位電動刀架

5、電腦自動潤滑油泵

6、電動冷卻系統

7、LED照明裝置

8、全封閉式防護罩

9、德力西電器控制元件

1、K11200C手動三爪卡盤

2、說明書及合格證

3、固定頂尖

4、雙頭扳手一套

5、內六角扳手一套

6、螺絲刀

7、機床墊塊一套

8、全套技術資料

可另行選配的特殊配置:(另計價)

1、系統:北京KND凱恩帝

日本FANUC法蘭克

日本三菱

德國西門子

3、液壓三爪卡盤一套

4、鋼制高速手動三爪卡盤

5、六工位電動刀架

6、排刀架

7、自動送料裝置一套

說明:由于產品不斷改進,本機床外觀及技術參數僅供參考,實際外觀及技術參數均以訂貨時為準。
